ŞABLONLAR HERKESİN KULLANIMINA SUNULMUŞTUR.

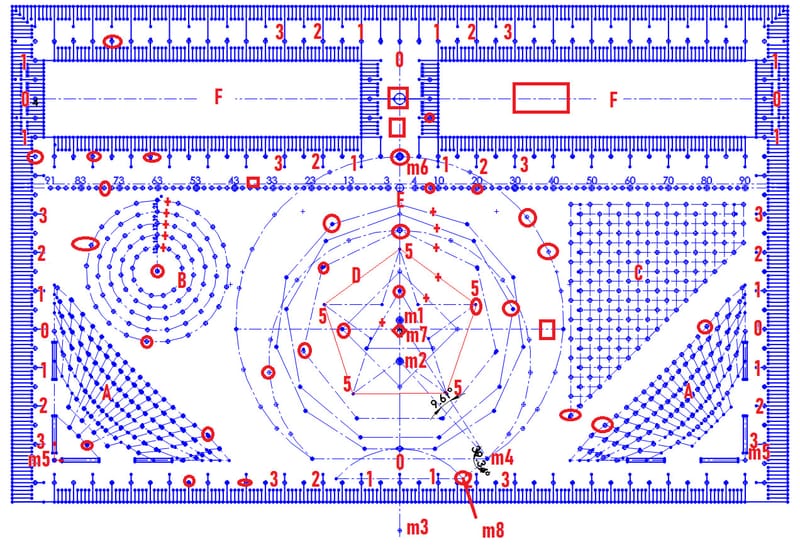

Şablon; A, B, C, D, E, F, G, H, K, L, M, N OLMAK ÜZERE 12 BÖLÜMDEN OLUŞUYOR.

A-B BÖLÜMÜ :Bir şeklin içten içe ölçülendirilmesinde kullanımını kolaylaştırmak için, A-B bir bütün olabilir , fakat uzun mesafe olduğundan kırılması da kolay olur. İlk tasarımlarda bunu denedik.

C BÖLÜMÜ :Elips çizimini karakterize etmektedir.

D BÖLÜMÜ : Açı ölçerimiz. Açı ölçme işlemlerinde kullanacak olan bu bölümde her bir nokta bir dereceyi temsil eder. Noktalama ile açı ölçümü gerçekleştirileceğinden 1mm lik delikler karışmasın diye, ayrı ayrı kulvarlarda derecelendirilmiştir.

E BÖLÜMÜ :Bir daireyi; 3’e 5’e 7’ye 9’a 11’e 13’e 15’e bölme işlemini pratik halde yapılmasını sağladık. Ayrıca orta noktalarını da belirleyerek 3’ü 6’ya, 5’i 10’a vs. 15’i 30’a bölme işleminin de gerçekleştirdik.

Ayrıca bu bölümde; Türk Bayrağı gerçek ölçüleri dikkate alınarak karakterize edilmiştir. Kısaca bu şablonla hiçbir ölçü almadan her ebatta bayrak çizilebilir. Yıldızın bir bölümü şablon dışında kalmaktadır. Bütünlük görseli açısından çizilmiştir. Üretimde gözükmeyecektir.

F BÖLÜMÜ :Bu bölümde de Türk bayrağının yıldızı karakterize edilmiş olup, Hilal ile birlikte çizildiğinde bayrağın yıldız ölçülerine de uyum göstermektedir.

G BÖLÜMÜ :Bu bölümde her 1mm çapraz olarak işaretlenerek, bir mm tablosu oluşturulmuştur. Çapraz yapılmasının sebebi; delik çaplarının. 1 mm olmasından kaynaklanmaktadır.  Şimdilik, sayılı noktalar dikkate alındığında, en az 1mm’lik karelaj (grid) oluşturulabilir.

H, K, M, N, P BÖLÜMLERİ : Şablonun metre kısımlarını oluşturmaktadır. Burada amaç, şablonu metre olarak kullanmaktan çok; objelerin ölçülendirilmesinde, orta noktalarının tayininde, sağ ve sol ölçülerinin alınması vb gibi işlemlerde kullanılması amaçlanmaktadır.

L BÖLÜMÜ :Şablonun orta noktasından sağ ve sol olmak üzere 2 yönlü tek ve çift rakamlar alınarak, daire çizimi gerçekleştirilecektir.

X :Şablon üzerinde gözükmeyecektir. Programın özelliğinden dolayı rakam ve yazı yazılması için kullanılan kılavuz çizgilerdir.

m1, m2… gibi : Merkez veya odak noktaları belirtir.

O : Şablon üzerindeki noktalama yerlerini, 1mm çaplı yani delikleri göstermektedir. Şablon üzerinde ortalama yaklaşık 2010 adet noktalama deliği bulunmaktadır. (noktaların tamam işaretlenmemiştir)

0, 1, 2, 3… GİBİ RAKAMLAR: şablonun, mesafe değerlerini gösterir. Şablon tasarım halinde olduğu için rakamlar en son yerleştirilecektir.

3-3, 4-4, 5-5 GİBİ RAKAMLAR: Dairenin çok genliğini gösterir. Örneğin: 13-13 dairenin 13 eşit parçaya bölüneceğini, gösterir.

D BÖLÜMÜNDEKİ RAKAMLAR: Açı değerlerini gösterir.

ŞABLONUN ÖZELLİKLERİ ve KULLANIMI

A ve B bölümleri boştur. İçten içe ölçü alınırken kolaylık sağlar. Kılavuz çizgisi üretimde gözükmez.

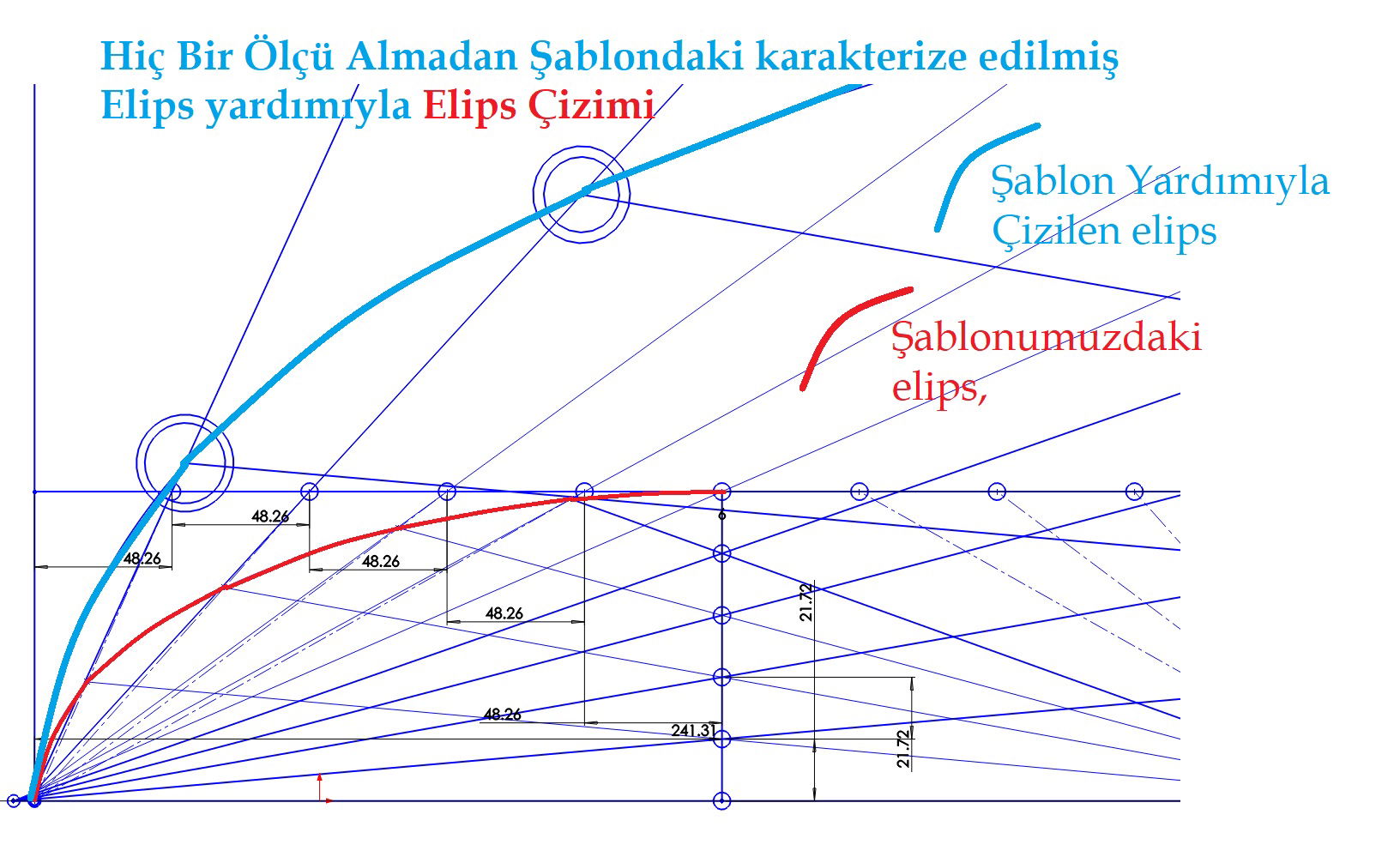

C Bölümünde elips çizimi;

ŞABLONDA KARAKTERİZE EDİLMİŞ ELİPS YARDIMIYLA

ÖLÇÜ ALMADAN ELİPS ÇİZMEK

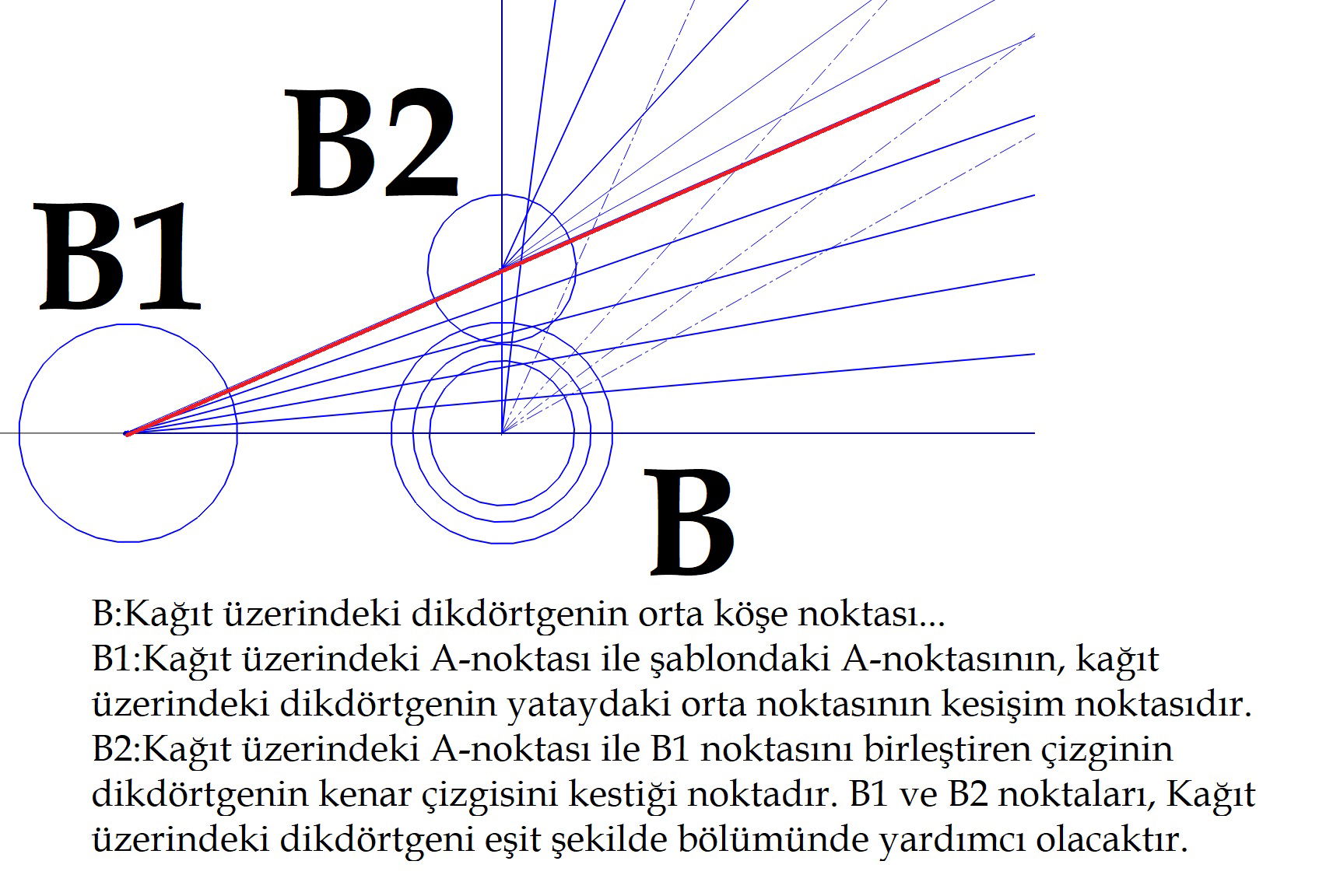

Kâğıt üzerinde yapacağımız elipsin, ilk önce ölçülerini belirten bir dikdörtgen çiziyoruz. Bu dikdörtgeni yatay ve dikey olarak 4 eşit parçaya ayırıyoruz. Bu noktalar A, B, C noktaları olsun; daha sonra şablonumuzu, B veya C ye dış kenarları kakışacak şekilde yerleştiriyoruz. Şablon üzerindeki orta noktayı (A noktası gibi tam ortadaki nokta) kalemle işaretliyoruz. Daha sonra Kağıt üzerindeki A noktasıyla birleştiriyoruz ve bu çizgiyi yatay çizgi ile kesişene kadar uzatıyoruz.  Ve (B1) noktasını buluyoruz. Bu çizgi üzerinde dikdörtgenin dikey kenarını kestiği noktayı (B2) da işaretliyoruz. Bu noktalar, büyük dikdörtgen üzerinde yapacağımız elipsin büküm noktalarını belirleyecektir.

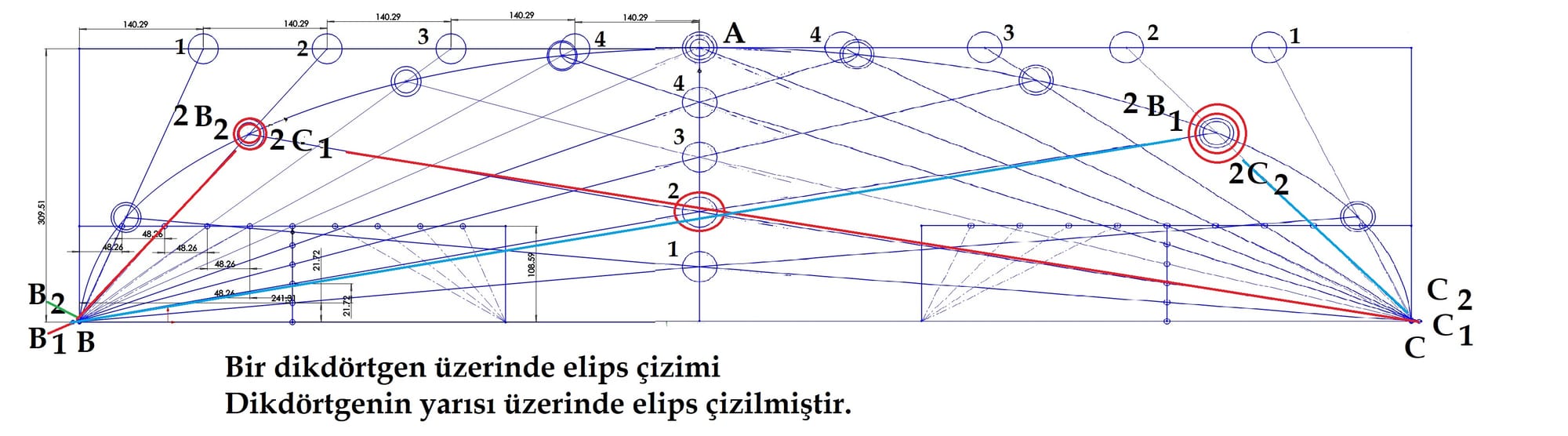

B1 ve B2 noktalarını dikkate alarak soldaki dikdörtgende 1-2-3-4 noktalarını bulmak için şablon üzerindeki nokta deliklerini işaretliyoruz. Ve daha sonra B1 den dikeyde işaretlediğimiz noktaları kağıt üzerindeki dikdörtgenin dikey çizgisine kadar uzatıyoruz: yani bu dört noktayı kağıt üzerine taşımış oluyoruz. B2 den de yatayda şablon üzerinde işaretlediğimiz 1-2-3-4 noktalarını da B2 noktası ile birleştirerek kağıttaki dikdörtgenin kenarında noktaları belirlemiş oluyoruz. Kırmızı ve yeşil çizgi ile gösterilmiştir.  (aynı işlemleri C noktasında da yapıyoruz. Yalnızca yatay çizgi üzerindeki 1-2-3-4 noktalarını buluyoruz. Dikey çizgi üzerindeki noktalar belli olduğu için tekrar ölçülendirmeye gerek yok) Daha sonra B1 ve C1 den çıkan çizgiler uzatılarak, B2 ve C2 deki çizgilerle kesiştirilerek (çift kırmızı daire içine aldığımız) elipsin çizim noktaları oluşturuluyor. B1 den çıkan 2 nolu çizgi C2 den çıkan 2 nolu çizgi ile kesiştiği nokta elipsin noktalarından birini bulmuş oluyoruz. Kısaca bu noktaya (2B1C2) noktası denilebilir.

Konuyu Formülümüze edersek

Hiçbir ölçü kullanmadan kaba değerler kullanılarak şablondaki ölçülendirme ile kağıt üzerindeki ölçülendirmelerdeki uyum gösterilmektedir.

B1 ve B2 noktaları her zaman bu şekilde olmayabilir. (B1 noktası her zaman ±X koordinatında ve B2 noktası da ±Y koordinatında olmalıdır.)

D Bölümünde Açı Ölçümü: m7 noktasını açısını alacağımız noktanın üzerine getiririz. Üzerindeki denk açı değerleri noktalayarak ölçüm gerçekleşir. Veya noktayı işaretleriz açı değerini yazarız. M7 noktası ile birleştirerek istediğimiz açı ölçüsünü elde etmiş oluruz. Klasik açı ölçerlerden farklı olarak açı ölçer üzerindeki bütün noktaları işaretleyip m7 noktasıyla birleştirdiğimizde, ölçü alırken yaptığımız hatalar olmayacağından, mükemmel bir açı demeti elde etmiş oluruz.

E Bölümünde Daireyi Çok Genlere Bölme ve Bayrak Çizimi: Çok genlere bölme işlemi sonsuz sayıda olması mümkün değildir. Belki okullarda 100’e kadar bölme işlemi gerçekleşebilir. Burada en çok kullanılanları almaya çalıştık. 3’e 5’e 7’ye 9’a 11’e 13’e 15’e bölmeyi kullandık. Bu bölümlerin orta noktaları işaretlenerek bu bölme işlemini 2 katına çıkardık. İşlemi nasıl gerçekleştireceğiz. Bu bir şablon olduğu için her ebatta yapmak mümkün olmaz, olsaydı şablona ihtiyaç kalmazdı. Dairemiz orta noktasına m1’i yerleştiririz. Şablonu sabit tutarak hangi çok gene ayıracaksan o bölümdeki noktaları işaretleriz. Ve bu noktaları merkezle birleştirip kendi dairemizin kenarına kadar uzatırız. Böylece dairemizin büyüklüğü ne olursa olsun hesap kitap yapmadan eşit bir biçimde çokgenlere ayırmış oluruz. Dikkatinizi çektiyse 3’e bölme ama 6’ya bölme yok; bunun için yapacağımız tek şey. Dairemizde 3 noktayı işaretliyoruz. Daha sonra, 2 nokta arasındaki orta çizgiyi işaretlediğimiz. Noktanın üzerine getirerek kalemle tekrar 3 noktayı işaretlediğimizde. Dairemizi 6 gen yapmış oluyoruz.

BAYRAK ÇİZİMİ: çizeceğimiz bayrak büyüklüğünün dış çemberini oluşturuyoruz. Dairenin çapını bilmiyoruz. Yıldızın konumuna göre yatayda daireyi, kılavuz çizgisiyle 2 ye bölüyoruz. Bu dairenin merkezi şm3 (şablondaki m3)dür. kM3’e (kağıttaki m3) şablonumuzu koyuyoruz. Bayrağın yatay kılavuz çizgisi ile şablonun yatay çizgisini çakıştırıyoruz. Dış çemberdeki km4 noktasını bulmak için, şablondaki şm4 noktasını kâğıda işaretleyerek uzatıyoruz ve çemberi kestiği nokta km4 noktasını bulmuş oluyoruz. Km4 noktasını ile şm4 noktasını çakıştırıyoruz. Şm3-şm4 çizgisi ile km3-km4 çizgisinde çakıştırarak. Kâğıt üzerinde km2’yi işaretliyoruz. Km1’i ve Km2 çizgisini daireyi 2 ye bölen çizgiyi kesene kadar uzatıyoruz. Yataydaki çizgiyi kestiği nokta yıldızın merkez noktasıdır (m2), km1 de hilalin iç dairesinin merkezidir. Yıldızın yarı çapını bulmak için, hilalin diğer ucuna şablonumuzu yerleştiriyoruz. Hilal uçlarını birleştiren çizgi ile şablondaki 2 hilal ucunu birleştiren çizgiyi kesiştirerek. Şablondaki şm9 noktasını kâğıda işaretliyoruz. Bu iki noktayı kâğıt üzerindeki km8-km9 noktalarını uzatarak yataydaki kılavuz çizgi üzerinde kestiği noktayı işaretliyoruz ve böylece kağıttaki km9 noktasını bulmuş oluyoruz. Yıldız dairemizin yarıçapı ve merkez noktası belli olduktan sonra merkez noktasına daireyi 5 bölmeyi de aynı şablonla gerçekleştirerek, yıldızı da belirlemiş oluyoruz. Hilalin iç dairesinin merkezine, şablondan veya pergeli yerleştirerek hilalin çizimini de tamamlıyoruz. Şablondaki noktaları kullanarak hiçbir ölçü ve hesap yapmadan, Türk Bayrağını istediğimiz boyutta kağıda aktarımını gerçekleştiriyoruz.

DAİRE ÇİZME : L bölümündeki m10 noktası daire çiziminin yapıldığı merkez noktasıdır. Sağa doğru çift sayılar sola doğru tek sayılar ölçü alınmıştır. Noktalama delikleri 0,7 mm versital uçlu kalem dikkate alınarak 1 mm çapında delikler açılmıştır. Bu sebeple her 2 mm de bir delik açılarak noktalama deliklerinin iç içe girmesi önlenmiştir. M10 noktası biraz büyük açılmıştır. Özel bir aparat yerleştirerek daire çizimini kolaylaştırılacağı düşünülmüştür. (ŞABLONUN DAİRE ÇİZİMİNDE TEK DEZAVANTAJI DEFTER ÜZERİNDE YAPILAMAMASIDIR)

Ayrıca şablonun üzerindeki herhangi bir nokta merkez alınarak diğer noktalarla da daire çizimi gerçekleştirile bilinir. Çizeceğiniz dairenin yarı çapını ölçerek bulmanız gerekmektedir.

G bölümünde: 1mm aralıklı çapraz olarak noktalama yapılmış olup, bu noktalarla 1 mm karelaj (grid) oluşturulmuştur. Burada amaçlanan. Herhangi bir kâğıt üzerinde; bir bölgenin yaklaşık olarak alanlarını bulma, istenilen ebatta karelaj (grid) oluşturma vb gibi işlemler yapılabilir.

ŞABLONUMUZDA YAKLAŞIK OLARAK:

2011 NOKTALAMA (DELİĞİ) YERİ

750 ADET İRİLİ UFAKLI DAİRE-ÇİZGİ BULUNMAKTADIR

Bu şablon ile; 2010 adet daire çizimi, 2010 adet bayrak çizimi, 500 adet karelaj (grid) çizimi (en az), 500 adet elips çizimi, 2100 adet açı ölçümü, 32160 adet çokgen çizimi;

(Yaklaşık olarak) gerçekleştirile bilinir.

Karelaj (grid) yapımında kullanılan basit şablon…

1e700 şablonun ilk tasarımlarında şeffaf pleksi üzerine tatbik edilmiştir.

1e700 şablonun ilk tasarımlarında mat pleksi üzerine tatbik edilmiş halinin görüntüsüdür. Tasarımda ölçülendirme noktalarının gösterimini sağlamak için elle boyanmıştır.

1e700 şablonun tekniği kullanılarak tasarlanmış açı ölçer. 271-272-273-274 dereceleri gibi 1mm çapında 360 adet nokta (delik) açılmış olup, her bir nokta 1 dereceyi tekabül eder. Bütün noktaları işaretlediğinizde 1 derecelik demet elde edersiniz. Henüz prototipi yapılmadı…
